Máy làm bồn cầu 22KW chiều ngang rộng 2800mm

Máy làm giấy vệ sinh cuộn ngang Jumbo, điều khiển điện / khí nén





Sự miêu tả

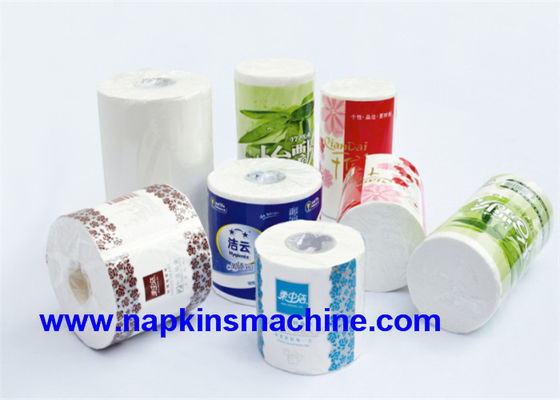

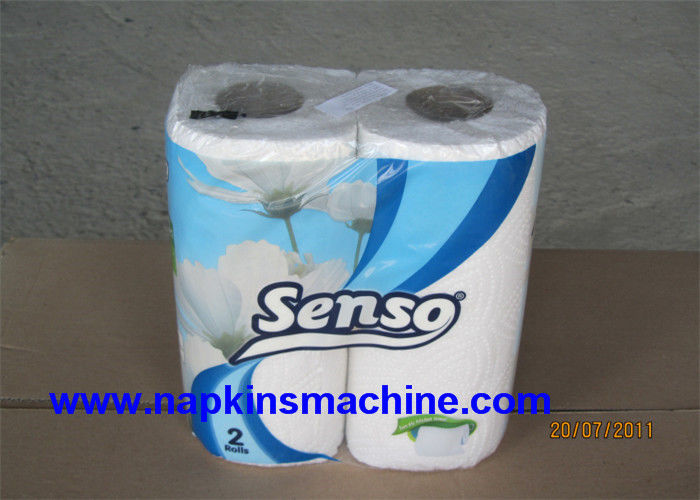

Máy làm nổi cuộn khăn nhà bếp và cuộn khăn nhà bếp tự động là đục lỗ và cắt giấy thô thành nhiều kích thước khác nhau theo yêu cầu.Sản phẩm hoàn chỉnh là gọn gàng, trật tự tốt và có độ căng ngang bằng.Nó có đặc điểm là cấu trúc nhỏ gọn, vận hành dễ dàng và ổn định, ít tiêu thụ điện và có diện tích nhỏ 8,4 m².Tốc độ sản xuất cao nhất là 120-160m / phút.Thiết bị này có thể điều chỉnh để đáp ứng thành phẩm được yêu cầu.Mô hình này là thiết bị lý tưởng cho nhà máy sản xuất giấy và nhà máy chế biến giấy.

Thiết bị này có thể xử lý giấy thô có chiều rộng 1,2m, 1,75m, 1,95m, 2,15m, 2,35m, 2,55m, 2,75m, v.v.Có hai loại mô hình này: một là loại thông thường, nó sử dụng một đơn vị dập nổi cho giấy 2 lớp, và loại còn lại là loại từng chấm, nó sử dụng các đơn vị dập nổi một cách tôn trọng cho mỗi loại.

Máy này bao gồm giá đỡ của nguyên liệu thô, bộ phận vận chuyển giấy, bộ phận dập nổi, bộ phận đục lỗ, bộ phận cán, hệ thống điều khiển và cắt điện.Quy trình sản xuất là: không tuốt - → dập nổi - → đục lỗ— → làm lông— → rạch.

.



Tham số



Mô hình	1092/1575/1760/2200/2500/2900
chiều rộng tối đa giấy thô	1350/1750/2000/2150/2400/2800 mm, các kích thước khác được chỉ định
Đường kính ngoài tối đa giấy thô	1100mm, các kích thước khác được chỉ định
Đường kính trong lõi giấy thô	3 ", 76 mm, các kích thước khác được chỉ định
Đường kính ngoài của thành phẩm	90-135mm, các kích thước khác được chỉ định
Kiểm soát đường kính sản phẩm	điện / khí nén
Tốc độ	0 ~ 200m / phút
Tốc độ hoạt động	180m / phút
Quyền lực	Tốc độ tần số biến đổi 5,5 ~ 22kw điều tiết
Cài đặt thông số	HMI (có thể được trang bị với màn hình cảm ứng bảng điều hành)
Kiểm soát thủ tục	PLC
Phanh	điều khiển điện và khí nén
Hệ thống khí nén	Máy nén khí 3HP, áp suất tối thiểu là 5kg / cm2pa (do người dùng cung cấp)
Lưỡi đục lỗ	4 chiếc lưỡi xoắn ốc
Kích thước đục lỗ	108mm (+ - 2mm)
Kích thước và trọng lượng	phụ thuộc vào kiểu máy và cấu hình
* Tùy chọn
* Có thể điều chỉnh đục lỗ Kích thước	4 lưỡi: 90-140mm 2 lưỡi: 200-350mm 1 lưỡi: 200-500mm (+ -3mm) , để được chỉ định
* Backstand	1 ~ 3 ply (plies), được chỉ định
* Dập nổi	dập nổi đơn, dập nổi đôi, thép thép (trỏ tới điểm / lồi lên mặt phẳng), thép thành nỉ, thép thành giấy len, thép cao su, khí nén, được chỉ định
* Dập nổi cạnh	khí nén độc lập, thép thành thép, được chỉ định





Những đặc điểm chính



1. Giá treo cuộn loại nằm ngang: đai rộng khí nén để nạp giấy, mỗi cuộn jumbo có

bộ điều chỉnh lực căng độc lập và thiết bị điều chỉnh trái-phải.



2. Chức năng nâng jumbo cuộn bằng khí nén giúp giảm nhẹ cường độ lao động của người lao động.



3. Chức năng tự động dừng máy khi sử dụng hết nguyên liệu sẽ giảm thiểu lãng phí nguyên liệu.



4. Tiếp tục thêm thiết bị báo động lõi cuộn.



5.Công nghệ cuộn mới: Các thành phẩm từ nới lỏng trước đó cho đến siết chặt sau khi cuộn lại, đã giải quyết được vấn đề hiện tượng tách lớp giữa giấy cuộn và lõi cuộn của thành phẩm sau thời gian dài bảo quản.



6. Vòng tua máy tốc độ cao có thể đạt đến tốc độ 180-200m / phút, tức là nó có thể đẩy bản ghi ra sau khi tua lại trong 8-12 giây. (Khoảng cách đục lỗ là 110mm, số tờ đặt là 200, đó là hoàn thành quá trình tua lại trong 14 giây).



7. Tự động cắt cạnh, phun keo và dán đồng bộ trong một lần.



8. Sử dụng cách lên dây cót để cuốn thành phẩm.Thông qua nút chạy bộ phía trước và phía sau để hướng dẫn giấy



9. Dập nổi đôi, so sánh với Dập nổi đơn, loại này có thể làm giấy

mềm hơn, cả hai mặt của thành phẩm đều có tác dụng như nhau, và khi làm

sản phẩm có cùng đường kính, trọng lượng có thể giảm trên 15%.



10. Hệ thống cán keo:



A: Khi sản xuất cuộn khăn kithchen: dán keo lên mặt lồi của khăn giấy in nổi, và dán hai lớp khăn giấy lại với nhau.



B: Khi sản xuất các cuộn nhiều màu sắc, để bôi keo nhiều màu sắc giữa hai và ba lớp khăn giấy, để làm cho bề mặt khăn giấy hiển thị các loại hoa văn nhiều màu sắc khác nhau (hoa văn theo mẫu của máy in nổi), và mô sẽ dính lại với nhau mà không phá hủy mô sự mềm mại.



C, Lớp keo đã trang bị hai bộ dập nổi lớn





Yêu cầu kỹ thuật



Giấy thô



(1) Kích thước: Đường kính≤1100mm, (Đường kính Giấy thô * Chiều rộng);

(3) Đường kính bên trong: 76,2mm

Bộ phận nạp giấy



(1) Ba lớp và vành đai để cung cấp giấy và được điều khiển bởi Bơm;

(2) Ba miếng trục ban đầu với kẹp căng (lõi giấy 3 inch và ống bọc trục);Kích thước có thể điều chỉnh;

(3) Thiết bị nạp giấy bằng khí nén

(4) Điều chỉnh thủ công giấy thô



Thiết bị không lõi tự động





Phần nổi



(1) Một bộ từ thép đến bộ phận dập nổi cao su (Mẫu dập nổi do người mua cung cấp)



Phần tua lại



(1) Phạm vi điều chỉnh đường kính bên trong: 15mm-60mm

(2) Đường kính thành phẩm: 90-130 mm

(3) Hoàn toàn tự động điều chỉnh kích thước lỗ thủng tua lại

(4) Sử dụng loại giấy hàng đầu phía trên để quấn lại thành phẩm và nút chạy bộ để dẫn giấy thô

(5) Sử dụng công nghệ lập trình máy tính PLC tiên tiến quốc tế, điều chỉnh tốc độ tần số biến đổi và giao diện HMI

(6) Niêm phong: tự động cắt, dán, niêm phong



Phần kiểm soát



(1) Thiết bị khẩn cấp;

(2) Điện áp: Động cơ chính AC380V 50HZ 7,5KW,

(3) Áp suất không khí yêu cầu nhỏ hơn 0,5 MPA (Người sử dụng cung cấp)

(4) Thiết bị điều chỉnh tốc độ điện từ
