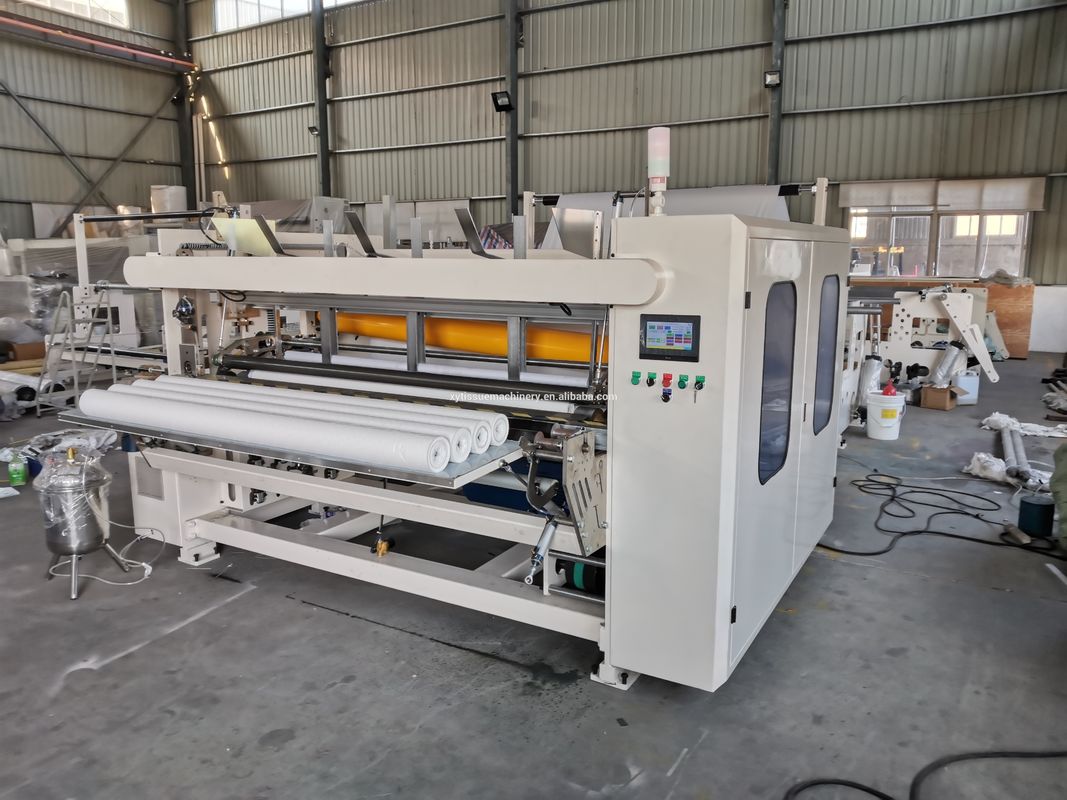

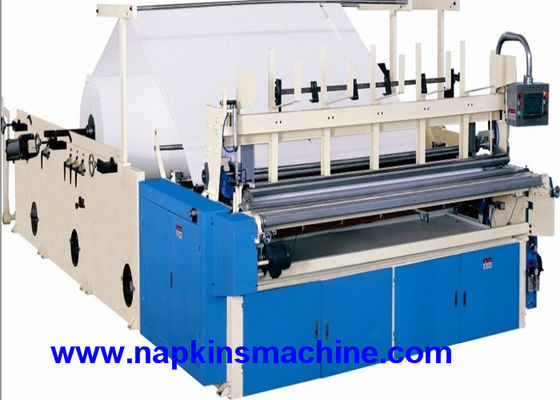

Máy làm cuộn vệ sinh tái chế kích thước 500mm CE Rewinding

Máy làm giấy vệ sinh tái chế với máy in và cuộn lại màu



Sự miêu tả



Máy cán nổi cuộn giấy vệ sinh CElà đục lỗ và cuốn lại cuộn giấy thô bố mẹ thành nhiều khổ cuộn giấy vệ sinh to nhỏ khác nhau theo yêu cầu.Thành phẩm gọn gàng, trật tự tốt và có độ căng ngang bằng nhau, đây là sự lựa chọn tốt nhất cho nhà máy sản xuất giấy lụa mới.





Chức năng & Đặc tính trang bị:



1. Máy có kỹ thuật điều khiển lập trình PLC tiên tiến quốc tế, bộ điều tốc chuyển đổi tần số, phanh điện tử và bàn thao tác giao diện người-máy.Đa chức năng gắn trên chiếc máy này đã giành được sự ưu ái và tín nhiệm của người dùng bởi tính thực tiễn sâu sắc của chúng.

2. Theo thiết kế tiêu chuẩn CE của Châu Âu, Giấy chứng nhận CE đã vượt qua, Với chứng chỉ CE hoặc UL cho các bộ phận điện và với thiết bị an toàn, chẳng hạn như, cửa bảo vệ an toàn, dừng khẩn cấp, v.v.

3. Hầu hết các bộ phận được gia công chính xác bằng máy điều khiển số; các bộ phận cơ khí quan trọng được gia công bằng máy CNC;trong khi các bộ phận gia công chính là thương hiệu nổi tiếng thế giới.

4. Bộ phận ghép lõi cuộn tự động mà không cần cấp lõi bằng tay;Tự động cắt cạnh, phun keo và dán đồng bộ trong một lần, đã thực hiện kỹ thuật phổ biến là cắt cạnh và dán đuôi cũng như tự động đẩy sản phẩm cuối cùng ra sau khi quấn lại;

5. Hệ thống giám sát trên giấy bị hỏng hoặc bị rách mép dưới máy chạy tốc độ cao;Hệ thống kiểm soát độ căng cuộn Jumbo;Khí nén nâng trục jumbo;

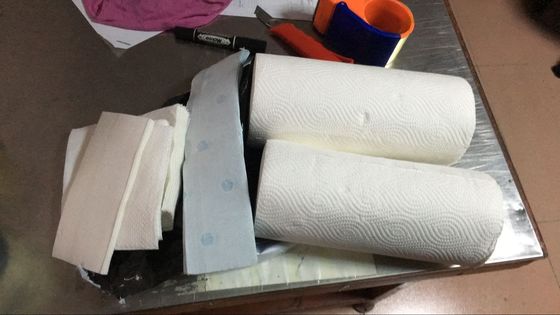

6. Nó có thể hoạt động cùng với máy in và cuộn màu hoặc máy cán keo để sản xuất khăn lau bếp.



Tham số



Mô hình máy	1092A	1575A	2200A	2600A	2800A
Chiều rộng (mm)	1200	1800	2200	2600	2800
Đường kính thành phẩm (mm)	Φ 60 ~ 130 (Có thể điều chỉnh độ chặt)
Thành phẩm 'Bên trong Đường kính (mm)	Φ32 ~ 50 mm
Đường kính cuộn Jumbo (mm)	≤Φ 1200 (Các kích thước khác có thể được đặt hàng)
Đường kính bên trong cuộn Jumbo	3 ”, 76,2 mm (các kích thước khác có thể được đặt hàng)
Khoảng cách thủng (mm)	100-150mm (Nó có thể được điều chỉnh, các kích thước khác có thể được sản xuất như theo yêu cầu)
Tốc độ sản xuất	130 ~ 180 m / phút
Bộ thông số	Màn hình cảm ứng Đa menu Hoạt động của giao diện người-máy Hệ thống
Cơ khí lái xe	Được điều khiển bởi bộ điều tốc vô cấp để đảm bảo độ dài chính xác của sản phẩm cuối cùng.
Đơn vị chạm nổi	Đính nổi đơn, Đập nổi đôi, Đục nổi từ thép đến cao su / len / thép;
Jumbo cuộn đứng	1-3 miếng (số lượng lớp có thể được đặt hàng)
Hệ thống khí nén	3 Pa (máy nén khí), áp suất tối thiểu 5kg / cm2 pa (khách hàng nên chuẩn bị bằng chúng tôi)
Máy điện	5.5-15KW (Điều chỉnh tốc độ tần số) (380V 50HZ)
Kích thước tổng thể của thiết bị (Dài x Rộng x Cao)	4,2 x 2,6 x 1,4m
Trọng lượng của thiết bị	Khoảng 2200kg





Yêu cầu kỹ thuật



Giấy thô



(1) Kích thước: Đường kính≤1100mm, (Đường kính Giấy thô * Chiều rộng);

(3) Đường kính bên trong: 76,2mm

Bộ phận nạp giấy



(1) Ba lớp và vành đai để cung cấp giấy và được điều khiển bởi Bơm;

(2) Ba miếng trục ban đầu với kẹp căng (lõi giấy 3 inch và ống bọc trục);Kích thước có thể điều chỉnh;

(3) Thiết bị nạp giấy bằng khí nén

(4) Điều chỉnh thủ công giấy thô



Thiết bị không lõi tự động



Phần nổi



(1) Một bộ từ thép đến bộ phận dập nổi cao su (Mẫu dập nổi do người mua cung cấp)



Phần tua lại



(1) Phạm vi điều chỉnh đường kính bên trong: 15mm-60mm

(2) Đường kính thành phẩm: 90-130 mm

(3) Hoàn toàn tự động điều chỉnh kích thước lỗ thủng tua lại

(4) Sử dụng loại giấy hàng đầu phía trên để quấn lại thành phẩm và nút chạy bộ để dẫn giấy thô

(5) Sử dụng công nghệ lập trình máy tính PLC tiên tiến quốc tế, điều chỉnh tốc độ tần số biến đổi và giao diện HMI

(6) Niêm phong: tự động cắt, dán, niêm phong



Phần kiểm soát



(1) Thiết bị khẩn cấp;

(2) Điện áp: Động cơ chính AC380V 50HZ 7,5KW,

(3) Áp suất không khí yêu cầu nhỏ hơn 0,5 MPA (Người sử dụng cung cấp)

(4) Thiết bị điều chỉnh tốc độ điện từ





Bộ phận điện và các bộ phận khác thương hiệu



KHÔNG	Tên	Nhãn hiệu	Địa điểm ban đầu
1	Bảng tần số	Siemens	nước Đức
2	Động cơ	Siemens	nước Đức
3	Bộ phận khí nén	Schneider	nước Đức
4	Mang dao	NSK	Nhật Bản
5	Thép	SKD	Nhật Bản
6	Màn hình cảm ứng	Đồng bằng	Đài loan
