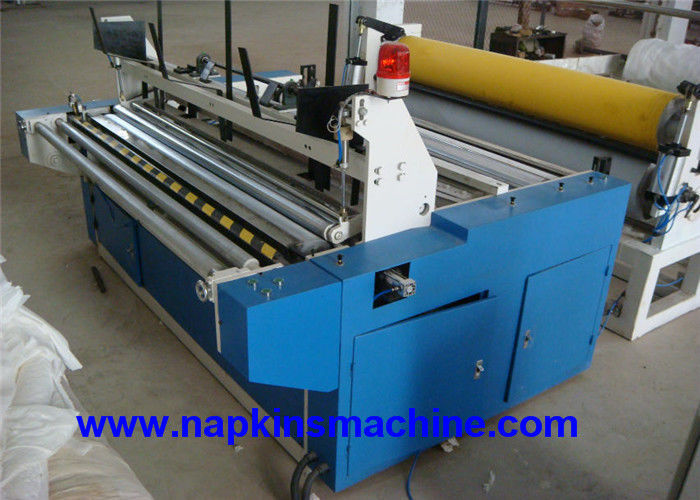

Máy làm cuộn nhà vệ sinh nhiều lớp điều khiển PLC 1200mm

Máy làm giấy vệ sinh nhỏ nhiều lớp 1200mm với điều khiển lập trình Plc





Sự miêu tả



Điểm chạm nổi cuộn giấy vệ sinh hoàn toàn tự động đến máy cán màng Nestchuyển cuộn jumbo thành cuộn vệ sinh nhỏ.Nóáp dụng hệ thống lập trình máy tính PLC tiên tiến, điều chỉnh tốc độ bằng biến tần, phanh điện tử, bảng điều khiển HMI.Và chắc chắn chiếc máy này đã đạt được bằng sáng chế của nhà nước với tất cả các cấu hình tuyệt vời và thiết thực được cài đặt trên chiếc máy này.





Tham số



Loại máy	1092	1575	1760	2200	2500	2800	3000	3200
Chiều rộng tối đa của giấy thô	1300mm	1800mm	2000mm	2200mm	2500mm	2800mm	3000mm	3200mm
Dia ngoài.giấy thô	1200mm (kích thước khác sẽ được chỉ định)
Giá đỡ cuộn giấy	1-3 lớp (Số lượng cuộn giấy thô được chỉ định) (được đặt hàng)
Dia trong.lõi giấy thô	3 ”(76,2mm) (kích thước khác được chỉ định)
Cài đặt thông số	Giao diện hoạt động HMI / màn hình cảm ứng
Điều khiển lập trình	PLC
Phanh	Kiểm soát áp suất điện / không khí
Tốc độ máy	0-200m / phút
Tốc độ vận hành	0-180m / phút
Dia ngoài.thành phẩm	90-135mm (kích thước khác được chỉ định)
Dia trong.cốt lõi thành phẩm	25-50mm
Kiểm soát Dia bên ngoài.Đã kết thúc	Điện / khí nén
Đục lỗ	4 miếng lưỡi mềm Anvil, kích thước là 108 ± 2mm (kích thước khác được chỉ định)
Kích thước đục lỗ	Có thể điều chỉnh
Hệ thống khí nén	Máy nén khí 3HP, với min.áp suất là 5kg / cm2pa (do người dùng cung cấp)
Điện áp điều khiển	Điện áp ổn định DC24V
Kết cấu cơ khí	Loại tấm tường
Truyền động cơ khí	Hộp số vô cấp
Phương thức truyền tải	Chuỗi liên kết
Quyền lực	Điều chỉnh tốc độ tần số biến đổi 5.5-22kw
Kiểm soát việc đục lỗ	Khí nén
Chức năng bổ sung (được đặt hàng)
Dập nổi	Dập nổi đơn, dập nổi kép, dập nổi từ thép sang thép, dập nổi bằng khí nén
Cạnh –embossing	Thiết bị dập nổi cạnh khí nén đặc biệt
Dán	Khăn lau bếp: chỉ đến điểm dán / điểm sang mặt dán
Hệ thống keo trang trí	Hoa văn theo thiết kế dập nổi





Đặc tính



1. Công nghệ lập trình máy tính PLC tiên tiến được áp dụng cho máy cuộn giấy vệ sinh hoàn toàn tự động.Các cấu hình cuộn dây có thể chặt khi bắt đầu cuộn, sau đó lỏng ra, để tránh các vấn đề lõi bị lỏng ra khỏi cuộn sau thời gian dài lưu trữ.

2. Nó được trang bị hệ thống điều khiển tần số, phanh điện tử (EABS), và giao diện màn hình cảm ứng.Tự động cắt, dán, niêm phong, đục lỗ, tự động nạp liệu, loại bỏ trục và dập được tích hợp trong một.Đảm bảo mức tiêu thụ thấp hơn khi giấy cuộn được cấp vào máy cưa vòng.Vì vậy sản phẩm có chất lượng cao và hiệu quả cao.

3. Máy được trang bị hệ thống quấn không lõi, giảm chi phí nhân công, giúp sản phẩm đẹp hơn.

4. Với dao đục lỗ có vít có độ chính xác cao.Với 4 lưỡi đục lỗ để tạo ra tiếng ồn thấp và độ nét cao khi đục lỗ.Bước đục lỗ được điều khiển bằng hộp số.

5. Tự động phát hiện giấy đứt và cuộn lại, để đảm bảo chất lượng cao của các cuộn thành phẩm ngay cả khi vận hành tốc độ cao.

6. Hệ thống cuộn không lõi đã thay đổi phương pháp truyền thống để lấy lõi ra để tạo ra con lăn không lõi rắn chất lượng cao.Giảm nhân lực.

7. Với giá treo cuộn ngang ba lớp, hệ thống cấp khí nén.Mỗi cuộn giấy thô có bộ phận điều khiển riêng cho thiết bị điều chỉnh độ căng.

8. Trang web có thể được xâu chuỗi trên máy bằng hai nút chạy bộ, nó an toàn hơn và dễ dàng hơn để tải trang web.



Yêu cầu kỹ thuật



Giấy thô



(1) Kích thước: Đường kính≤1100mm, (Đường kính Giấy thô * Chiều rộng);

(3) Đường kính bên trong: 76,2mm

Bộ phận nạp giấy



(1) Ba lớp và vành đai để cung cấp giấy và được điều khiển bởi Bơm;

(2) Ba miếng trục ban đầu với kẹp căng (lõi giấy 3 inch và ống bọc trục);Kích thước có thể điều chỉnh;

(3) Thiết bị nạp giấy bằng khí nén

(4) Điều chỉnh thủ công giấy thô



Thiết bị không lõi tự động



Phần nổi



(1) Một bộ từ thép đến bộ phận dập nổi cao su (Mẫu dập nổi do người mua cung cấp)



Phần tua lại



(1) Phạm vi điều chỉnh đường kính bên trong: 15mm-60mm

(2) Đường kính thành phẩm: 90-130 mm

(3) Hoàn toàn tự động điều chỉnh kích thước lỗ thủng tua lại

(4) Sử dụng loại giấy hàng đầu phía trên để quấn lại thành phẩm và nút chạy bộ để dẫn giấy thô

(5) Sử dụng công nghệ lập trình máy tính PLC tiên tiến quốc tế, điều chỉnh tốc độ tần số biến đổi và giao diện HMI

(6) Niêm phong: tự động cắt, dán, niêm phong



Phần kiểm soát



(1) Thiết bị khẩn cấp;

(2) Điện áp: Động cơ chính AC380V 50HZ 7,5KW,

(3) Áp suất không khí yêu cầu nhỏ hơn 0,5 MPA (Người sử dụng cung cấp)

(4) Thiết bị điều chỉnh tốc độ điện từ





Bộ phận điện và các bộ phận khác thương hiệu



KHÔNG	Tên	Nhãn hiệu	Địa điểm ban đầu
1	Bảng tần số	Siemens	nước Đức
2	Động cơ	Siemens	nước Đức
3	Bộ phận khí nén	Schneider	nước Đức
4	Mang dao	NSK	Nhật Bản
5	Thép	SKD	Nhật Bản
6	Màn hình cảm ứng	Đồng bằng	Đài loan
