Máy làm cuộn vệ sinh đơn 380V 50Hz 3PH

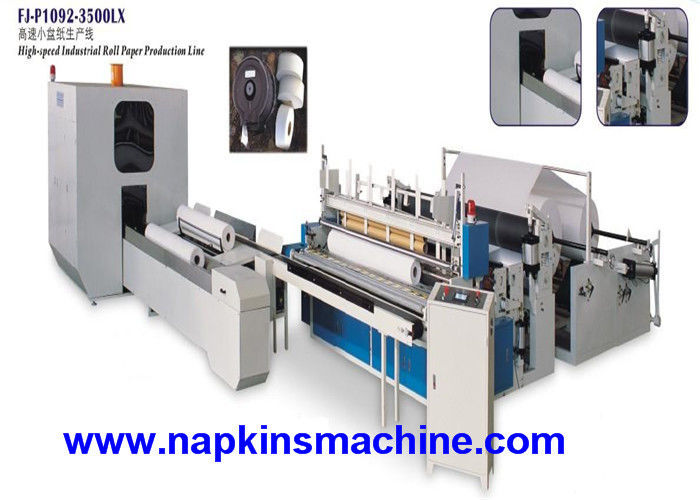

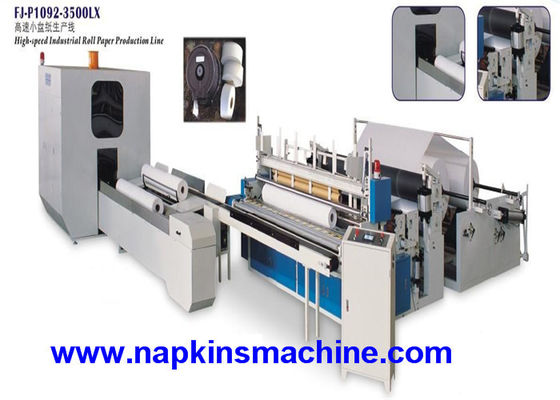

Dây chuyền sản xuất máy làm giấy vệ sinh cuộn đơn 380V 50Hz, 3 PH





Sự miêu tả



Dây chuyền sản xuất máy làm giấy cuộn đơn cuộnbao gồm một bộ Máy cuộn giấy vệ sinh và đục lỗ (hoặc có thể trang bị máy cuộn giấy vệ sinh và giấy đục lỗ tốc độ cao) (có thể là 2 hoặc 3 bộ tùy theo yêu cầu), 1 bộ Máy cưa nhật ký tự động, và 1 bộ Máy đóng gói giấy vệ sinh tự động cho nhiều cuộn và băng tải.



Tham số





Phần đầu tiên



Máy làm lại



Thông số kỹ thuật chính
Nguồn điện	380V, 50Hz, 3 PH
Đường kính cuộn đã hoàn thành	90-150mm
Đường kính lõi cuộn đã hoàn thành	Φ 48 mm
Đường kính nguyên liệu thô	≤Φ 1100 mm (Các kích thước khác có thể được tùy chỉnh)
Đường kính lõi nguyên liệu thô	3 ”(76,2 mm) (Các kích thước khác có sẵn)
Chiều rộng của nguyên liệu thô	1750mm, chỉ để sản xuất cuộn giấy nhà bếp
GSM của giấy thô	19-25g
Pitch đục lỗ	105 ~ 160mm
Tốc độ	120-150 mét / phút
Cài đặt tham số	Nút cảm ứng Bảng điều khiển màn hình LCD
Bộ điều khiển chương trình	Bộ điều khiển lập trình (PLC)
Cơ chế lái xe	truyền động dây đai đồng bộ
Con lăn dập nổi	Con lăn dập nổi polyurethane
Kiểu dập nổi	Chỉ đến điểm
Đơn vị màu	Không cần in màu
Đơn vị cán	Với cán
tích lũy	Một bộ
	Kệ 40 miếng có thể lưu trữ 20 miếng cuộn thành phẩm
Mở cuộn giấy đứng	2
Quyền lực	Điều khiển tốc độ tần số thay đổi, 32KW
Kích thước máy	9500 × 3100 × 2200mm (L × W × H)
Cân nặng	12000kg



Phần thứ hai



Giá đựng giấy



chiều dài cuộn toilet	1800mm (Các thông số kỹ thuật khác cần tùy chỉnh)
đường kính cuộn toilet	Φ95mm ~ Φ140mm
Lưu trữ số lượng giấy	150 ~ 160 cuộn
Tốc độ cửa hàng	25 cuộn / phút
Lưu trữ số lượng giấy	Cuộn giấy 40 đến 400 tùy chọn (Thông số kỹ thuật cần được tùy chỉnh)
Kích thước máy	4000 * 3000 * 5500mm (Thông số kỹ thuật theo kích thước thực tế)
PLC	PLC (Delta)



Phần thứ ba



Máy cưa nhật ký





Chiều dài của cuộn toilet	1750mm (Các thông số kỹ thuật khác cần tùy chỉnh)
đường kính cuộn toilet	Φ105 ~ φ115mm (Các thông số kỹ thuật khác cần tùy chỉnh)
tốc độ thiết kế	120 lần cắt / phút
tốc độ ổn định	100 lần cắt / phút
Hệ thống làm sắc nét	Khí nén, khoảng thời gian mài có thể điều chỉnh
Hệ thống lái xe	Động cơ servo Delta
quyền lực	11KW
kích thước máy	6500 * 2500 * 2000mm (Các thông số kỹ thuật khác theo kích thước thực tế)
kích thước lưỡi	φ610 * 4,7 (mm)
Vôn	380V 50HZ
trọng lượng máy	4,5T



Phần thứ tư



Máy đóng gói dạng cuộn / gói



quyền lực	220V 50HZ
Nguồn mạch chính	0,74KW
Niêm phong niêm phong máy biến áp cắt điện	0,45KW
tổng sức mạnh	1,19KW
áp suất không khí	0,4 --- 0,5MPA





Đặc tính



1 máy có nạp và thay lõi tự động.Các bản ghi sẽ tự động được đẩy ra sau

kết thúc cuộn dây, và sau đó bắt đầu cuộn dây lại.Các lõi có thể được điều chỉnh theo bất kỳ kích thước lõi nào bên trong

một phút. Sau khi cuộn xong, con lăn sẽ tự động đẩy ra.Nó áp dụng bộ đẩy cánh tay machanism

để đẩy con lăn ra ngoài.Đường kính tối thiểu của cuộn thành phẩm là60mm.

2 Tự động cắt, dán và niêm phong: nó đã thay thế niêm phong truyền thống của cuộn bằng

phổ biến quốc tế cắt tỉa và niêm phong, có thể có đuôi 10 ~ 18mm để tạo điều kiện bắt đầu kéo ra

các giấy. Đồng thời,

nó có thể cắt giảm đáng kể sự lãng phí của giấy, do đó cắt giảm chi phí sản xuất.

3 Công nghệ điều khiển lập trình PLC tiên tiến: các cấu hình cuộn dây có thể chặt chẽ ngay từ đầu

quanh co, và sau đó trở nên lỏng lẻo, để tránh các vấn đề mà các lõi bị lỏng ra khỏi các cuộn sau đó

thời gian lưu trữ lâu dài.

4 Tự động phát hiện vết gãy giấy và bọc giấy: để đảm bảo chất lượng cao của thành phẩm

cuộn thuận tiện cho hoạt động tốc độ cao.

5 Hệ thống cuộn không lõi đã thay đổi mathod truyền thống để lấy lõi ra để tạo ra chất lượng

không lõi rắn Trục lăn.Giảm nhân lực.Với dao đục lỗ có vít có độ chính xác cao.

6 Với 4 lưỡi đục lỗ để đục lỗ rõ ràng.Cao độ đục lỗ được kiểm soát bởi

hộp số. Ba chân đế, tải cuộn jumbo khí nén và cuộn giấy băng tải rộng bằng khí nén

lái xe và web cá nhân bộ phận kiểm soát lực căng cho mỗi cuộn jumbo.

Bộ phận dập nổi 7 điểm: giấy được in nổi trên cả hai mặt và tạo cảm giác mềm mại hơn.Nó tạo ra

dập nổi rõ ràng hơn

và tốt hơn.Các cuộn thành phẩm so với các cuộn có cùng đường kính với ít giấy hơn.

luồng trên máy bằng hai nút chạy bộ.Nó an toàn hơn và dễ dàng hơn để cung cấp web.
