Máy sản xuất mô cuộn Jumbo Rewinder tự động

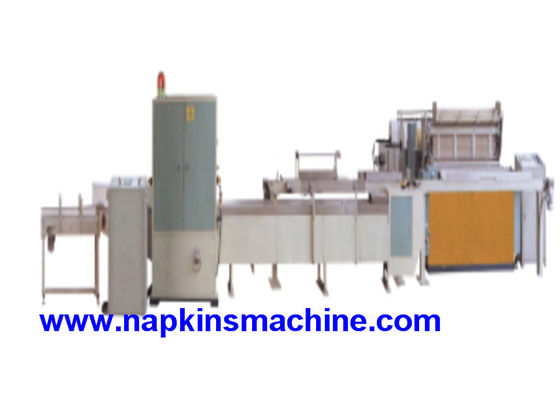

Dây chuyền sản xuất giấy vệ sinh cuộn Jumbo công nghiệp của máy đóng lại tự động





Sự miêu tả



Dây chuyền sản xuất máy làm giấy cuộn giấy vệ sinh hoàn toàn tự độngLàmô hình mới nhất được nâng cấp dựa trên quondam của chúng tôire-winder tự độngvà nước ngoài

Công nghệ.

Rất nhiều công nghệ điều khiển tiên tiến được sử dụng trong dây chuyền này, chẳng hạn như: Hệ thống điều khiển logic chương trình; HMI ,;

một nút chuyển đổi tiếng Anh-Trung; ổ chuyển đổi tần số đồng bộ; tích hợp cơ khí, điện và hình ảnh.

được trang bị toàn bộ thông tin về sự cố. Nó có thể phát hiện và điều chỉnh mọi hành động củatua lại

tự động để giữtua lạitrong tình huống tối ưu. Ví dụ: Có một hệ thống căng web trong

dòng, Nó có thể điều khiển tốc độ theo sức căng của web để nó có thể thích ứng với các loại cuộn jumbo khác nhau.

Vì vậy, nó là sự lựa chọn tốt nhất để sản xuất khăn giấy phòng tắm và khăn nhà bếp cao cấp cho công ty giấy.Các

đặc điểm của cuộn lại như sau:
1, Unwind được trang bị hệ thống điều khiển chuyển đổi tần số vòng kín.
2, Khi các trang web không căn chỉnh, bạn có thể thao tác trên màn hình nút cảm ứng để di chuyển cuộn jumbo cho đến các trang web

căn chỉnh.
3, Khi bộ phận lõi không thể phát hiện lõi hoặc lõi sẽ sử dụng hết, máy sẽ báo động để báo cho người vận hành hoặc

công nhân để đặt một số lõi trên khung lõi.
4, Khi máy đang chạy, web bị ngắt đột ngột vì lý do tốc độ thay đổi mạnh của vấn đề

từ cuộn jumbo.
5, Mức độ chặt chẽ có thể được điều chỉnh trong khi một bản ghi làtua lại. Nó có thể tạo ra các mức độ khác nhau

chặt chẽ trong một khúc gỗ.
6, Khi một bản ghi làtua lại, lõi tiếp theo đã sẵn sàng.
7, Vì lý do sử dụng công nghệ tiên tiến: Hệ thống điều khiển logic chương trình;ổ đĩa chuyển đổi tần số đồng bộ; tích hợp cơ khí, điện và hình ảnh.
8, Khi khúc gỗ thành phẩm đến máy hàn đuôi, việc cắt tỉa, phun keo và niêm phong có thể được hoàn thành tại

cùng thời gian.
9, bộ phận dập nổi và bộ phận bôi keo, bộ phận dập nổi cạnh, hệ thống in theo đơn đặt hàng của khách hàng.





Tham số





Phần đầu tiên



Máy làm lại



Thông số kỹ thuật chính
Nguồn điện	380V, 50Hz, 3 PH
Đường kính cuộn đã hoàn thành	90-150mm
Đường kính lõi cuộn đã hoàn thành	Φ 48 mm
Đường kính nguyên liệu thô	≤Φ 1100 mm (Các kích thước khác có thể được tùy chỉnh)
Đường kính lõi nguyên liệu thô	3 ”(76,2 mm) (Các kích thước khác có sẵn)
Chiều rộng của nguyên liệu thô	1750mm, chỉ để sản xuất cuộn giấy nhà bếp
GSM của giấy thô	19-25g
Pitch đục lỗ	105 ~ 160mm
Tốc độ	120-150 mét / phút
Cài đặt tham số	Nút cảm ứng Bảng điều khiển màn hình LCD
Bộ điều khiển chương trình	Bộ điều khiển lập trình (PLC)
Cơ chế lái xe	truyền động dây đai đồng bộ
Con lăn dập nổi	Con lăn dập nổi polyurethane
Kiểu dập nổi	Chỉ đến điểm
Đơn vị màu	Không cần in màu
Đơn vị cán	Với cán
tích lũy	Một bộ
	Kệ 40 miếng có thể lưu trữ 20 miếng cuộn thành phẩm
Mở cuộn giấy đứng	2
Quyền lực	Điều khiển tốc độ tần số thay đổi, 32KW
Kích thước máy	9500 × 3100 × 2200mm (L × W × H)
Cân nặng	12000kg



Phần thứ hai

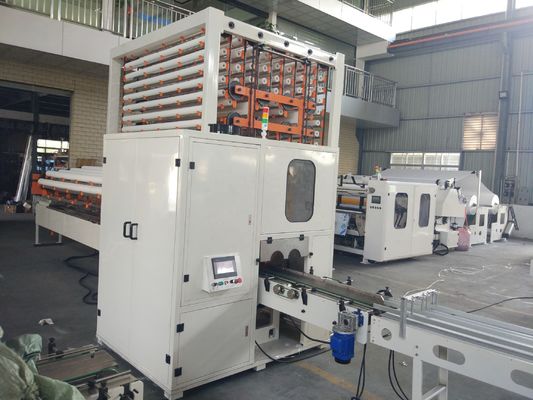

Giá đựng giấy



chiều dài cuộn toilet	1800mm (Các thông số kỹ thuật khác cần tùy chỉnh)
đường kính cuộn toilet	Φ95mm ~ Φ140mm
Lưu trữ số lượng giấy	150 ~ 160 cuộn
Tốc độ cửa hàng	25 cuộn / phút
Lưu trữ số lượng giấy	Cuộn giấy 40 đến 400 tùy chọn (Thông số kỹ thuật cần được tùy chỉnh)
Kích thước máy	4000 * 3000 * 5500mm (Thông số kỹ thuật theo kích thước thực tế)
PLC	PLC (Delta)



Phần thứ ba



Máy cưa nhật ký





Chiều dài của cuộn toilet	1750mm (Các thông số kỹ thuật khác cần tùy chỉnh)
đường kính cuộn toilet	Φ105 ~ φ115mm (Các thông số kỹ thuật khác cần tùy chỉnh)
tốc độ thiết kế	120 lần cắt / phút
tốc độ ổn định	100 lần cắt / phút
Hệ thống làm sắc nét	Khí nén, khoảng thời gian mài có thể điều chỉnh
Hệ thống lái xe	Động cơ servo Delta
quyền lực	11KW
kích thước máy	6500 * 2500 * 2000mm (Các thông số kỹ thuật khác theo kích thước thực tế)
kích thước lưỡi	φ610 * 4,7 (mm)
Vôn	380V 50HZ
trọng lượng máy	4,5T



Phần thứ tư



Máy đóng gói dạng cuộn / gói



quyền lực	220V 50HZ
Nguồn mạch chính	0,74KW
Niêm phong niêm phong máy biến áp cắt điện	0,45KW
tổng sức mạnh	1,19KW
áp suất không khí	0,4 --- 0,5MPA

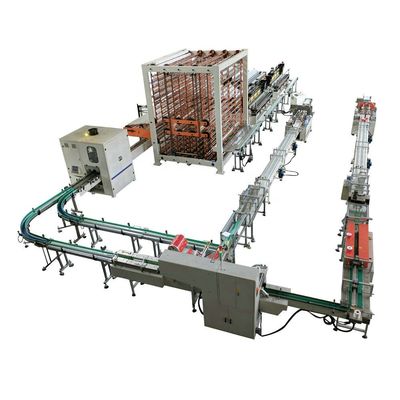

Dây chuyền sản xuất máy cuộn giấy vệ sinh bao gồm







1.một bộ máy cuộn và đục lỗ giấy vệ sinh hoàn toàn tự động



2.một bộ máy cưa gỗ hoàn toàn tự động



3.một bộ máy đóng gói nhiều cuộn hoàn toàn tự động







Các tính năng chính của máy làm giấy vệ sinh







1.Áp dụng công nghệ lập trình PLC Thương hiệu Siemens tiên tiến,



2.Áp dụng với Cài đặt Tham số Màn hình Cảm ứng của Siemens.



3.Giá đỡ cuộn jumbo: 2. Mỗi cuộn jumbo có bộ điều chỉnh độ căng độc lập và thiết bị điều chỉnh trái-phải, và đai rộng khí nén để nạp giấy,



4 .Chức năng nâng cuộn jumbo bằng khí nén giúp giảm nhẹ cường độ lao động của người lao động



5.Chức năng tự động dừng máy khi sử dụng hết nguyên liệu sẽ giảm thiểu lãng phí nguyên liệu.



6.Tiếp tục thêm thiết bị báo động lõi cuộn.



7. Tốc độ máy: 180-200m / phút



số 8 .Tự động cắt cạnh, phun keo và dán đồng bộ trong một lần.



9.Sơ đồ quy trình sản xuất: Jumbo Roll Unrewinding --- Dán keo (Giấy nổi) --- Giấy đục lỗ --- Cắt cạnh và keo phun --- Nhật ký giấy vệ sinh đã hoàn thành
