Máy làm khăn giấy mặt 600mm chiều rộng 900 tờ / làn

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	YU SHENG DA
Chứng nhận:	CE
Số mô hình:	YD-FTM-I

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 bộ
Giá bán:	Negotiable
chi tiết đóng gói:	bao bì gỗ
Thời gian giao hàng:	40 ngày sau khi thanh toán trước
Điều khoản thanh toán:	L / C, T / T
Khả năng cung cấp:	10 bộ mỗi tháng

Tiếp xúc

Chi tiết sản phẩm

Ổ đỡ trục:	Sản xuất tại Nhật Bản	Tốc độ:	4800 tờ / phút
Xe máy:	Siemens	Màn hình cảm ứng:	Siemens
Thép:	Thép NO 45	Kết cấu:	Bảng tường
Vôn:	380V, 50 HZ HOẶC TÙY CHỈNH	Kích thước (L * W * H):	6200 * 2200 * 2200mm
Dịch vụ hậu mãi được cung cấp:	Các kỹ sư có sẵn để bảo dưỡng máy móc ở nước ngoài, Hỗ trợ kỹ thuật video, Hỗ trợ trực tuyến, Dịch v	Điều kiện:	Mới
Sự bảo đảm:	Một năm	Sức mạnh (W):	7,5kw
Loại sản phẩm:	Máy làm mô mặt	Loại chế biến:	Máy làm mô mặt
Điểm nổi bật:	Máy làm khăn giấy khổ rộng 600mm , Máy làm khăn giấy 900 tờ / làn , Dây chuyền sản xuất khăn giấy 900 tờ / làn

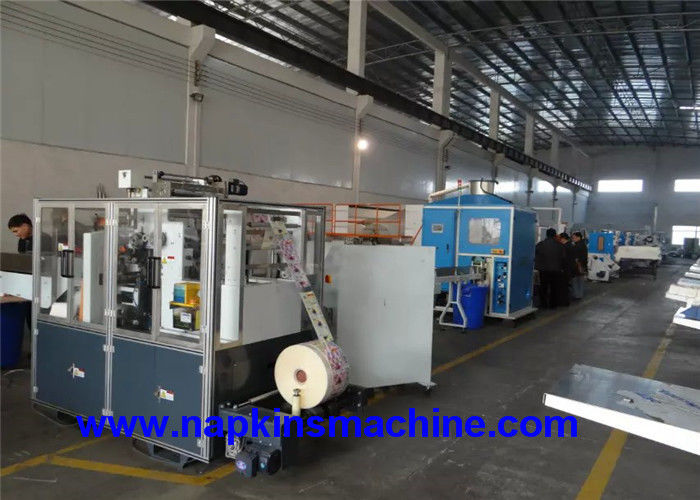

Máy gấp giấy mặt và Máy đóng gói Dây chuyền sản xuất giấy

Sự miêu tả

Dây chuyền sản xuất giấy lau mặt tốc độ cao tự động Động cơ Servo là chủ yếu để sản xuất khăn giấy mặt đóng hộp, khăn giấy mềm vẽ mặt và khăn giấy gấp v. Toàn bộ quy trình sản xuất diễn ra như thế này: giấy thô được đưa vào máy gấp và đầu ra khăn giấy gấp, rạch và phân loại tự động và được đóng gói vào hộp máy hoặc máy đóng gói nhựa.Dây chuyền sản xuất này được xuất khẩu sang Châu Âu và Đông Nam Á và các thị trường khác, đã giành được sự khen ngợi của các khách hàng mới và thường xuyên.Nó áp dụng hệ thống lập trình máy tính PLC tiên tiến và điều chỉnh tốc độ bằng biến tần, bộ xếp chồng tự động.Bảng hoạt động HMI để nhập tất cả dữ liệu.

Sự chỉ rõ

Mô hình	2L	3L	4L		5L		6L	10L	Các kích thước khác được chỉ định.
Chiều rộng cuộn Jumbo	400mm	600mm	800mm		1000mm		1200mm	2000mm
Kích thước mở rộng	200x200mm ± 2mm 210x210mm ± 2mm 250x230mm ± 2mm
Kích thước gấp lại	200x100mm ± 2mm 210x105mm ± 2mm 250x115mm ± 2mm
Đường kính cuộn Jumbo	≤1200mm.
Đường kính lõi bên trong	3 ”(76mm)
Nguyên liệu thô	13-18 g / m2 cho 2 lớp, 18-35 g / m2 cho mô bột gỗ một lớp. G / m2 khác được tùy chỉnh. Vật liệu khác như Vải không dệt hoặc Airlaid để được tùy chỉnh.
Tốc độ sản xuất	900-1200 tờ / phút / làn, tùy thuộc vào kích cỡ, chất lượng giấy và công nhân vận hành.
Phần gấp	Gấp chân không bằng bơm chân không. V gấp / Gấp.N gấp, gấp M, gấp C hoặc gấp đặc biệt để được tùy chỉnh. Cánh trên cố định, cánh dưới quay.
Phần Unwinder	Hai giá đỡ sau. Cuộn jumbo nạp tự động bằng khí nén. Với vành đai phẳng rộng dẫn động. Với hệ thống căng thẳng được điều chỉnh thủ công bằng ròng rọc hình nón Được điều khiển bởi động cơ độc lập, mỗi cuộn jumbo được điều khiển bởi một động cơ độc lập.KHÔNG có dây chuyền.
Phần dập nổi	Các đơn vị dập nổi từ thép đến cao su. Hệ thống điều khiển khí nén.Điều khiển bằng xi lanh. Với gạt dầu phớt để loại bỏ tĩnh điện, chất thải mô và bụi khỏi trục lăn.
Hệ thống căng thẳng	Điều chỉnh thủ công bằng ròng rọc hình nón hoặc bộ điều khiển tốc độ.
Hệ thống đếm	Đếm khí nén. Dấu chấm mực hoặc dấu mực trái-phải.
Hệ thống điều khiển	Điều khiển tốc độ tần số (điều khiển biến tần) Hàm JOG Chức năng dừng khẩn cấp Tự động dừng nếu giấy bị vỡ. Cảm biến quang học phát hiện
Nguồn điện đã cài đặt	4-11KW cho động cơ chính, 7,5-37 KW cho bơm chân không, 3 pha 380V 50hz hoặc tùy chỉnh.
Áp suất không khí	0,5Mpa (do khách hàng chuẩn bị).
Hệ thống cắt
Máy cắt	Log Saw				Auto Band Saw
Cắt nhanh	80-130 lần cắt / phút / kênh x 1 hoặc 2 kênh				40-70 lần cắt / phút
Kích thước bó mô khả thi	chiều rộng: 45 mm - 120 mm, có thể điều chỉnh Chiều cao: 30mm -140 mm, có thể điều chỉnh Chiều dài: 200-2800mm theo dõi servo chiều dài tùy ý (có thể điều chỉnh)
Kích thước cắt	Theo dõi Servo, có thể điều chỉnh.
Hệ thống điều khiển	Theo dõi Servo, điều khiển PLC, hiển thị màn hình cảm ứng LCD.
Nguồn điện đã cài đặt	8KW, AC380V 50hz hoặc tùy chỉnh.			4KW, AC380V 50hz hoặc tùy chỉnh.
Hệ thống đóng gói
Máy móc	Máy đóng gói hộp carton hoàn toàn tự động					Máy đóng gói nhựa loại mềm hoàn toàn tự động
Tốc độ đóng gói	25-30 hộp / phút					60-75 bao / phút
Nguồn điện đã cài đặt	0,75Kw cho động cơ chính 2,4Kw cho công suất sưởi ấm, 3 pha 380v 50hz hoặc tùy chỉnh.					5,4Kw cho động cơ chính 3,6Kw cho công suất sưởi ấm, 3 pha 380v 50hz hoặc tùy chỉnh.
Các mặt hàng tùy chọn
Phần cán	Lồng vào lồng nhau hoặc Trỏ đến điểm Lamination.
Phần dập nổi	Thép thành thép hoặc thép thành cao su. Công nghệ dập nổi mới được cải tiến.
Phần in ấn	1-4 màu in flexo In mực gốc nước Anilox gốm Hệ thống sấy khô Hệ thống in kín
Hệ thống hướng dẫn web tự động	Hệ thống điện
Hệ thống căng web tự động	Thương hiệu nổi tiếng

Đặc điểm kỹ thuật chính

Sơ đồ quy trình sản xuất giấy mặt: cuộn jumbo tháo xoắn - đơn vị đóng băng --- bộ gấp ---- xén (cắt) --- đếm --- đầu ra.

1. đế cuộn Jumbo: 2: Thanh chống kiểu tấm ván tường, tấm thép dày 20mm

2. Cấu trúc máy mian: Thanh chống kiểu ván tường, tấm thép dày 50mm

3. Được trang bị dây đai rộng loại khí nén để chuyển tải giấy, mỗi cuộn jumbo có bộ điều chỉnh độ căng độc lập và thiết bị điều chỉnh trái phải.

4. đơn vị cuộn jumbo nâng bằng khí nén để giảm sức lao động.

5.Tự động dừng khi giấy bị vỡ để giảm lãng phí giấy

6. Chiều rộng cắt có thể điều chỉnh tự do từ 100-210mm.

5. Đơn vị tùy chọn: đơn vị dập nổi và đơn vị dập nổi cạnh.

Hệ thống hút chân không 8.Roots hút mạnh, áp suất âm ổn định.

9. áp dụng điều khiển chương trình máy tính PLC Siemens tiên tiến, bộ biến tần Siemens để điều chỉnh tốc độ,

10. tự động đếm và sắp xếp các cọc, với màn hình cảm ứng Cài đặt thông số

11. Đơn vị dập nổi: Thép thành thép

Bộ phận điện và các bộ phận khác thương hiệu

KHÔNG	Tên	Nhãn hiệu	Địa điểm ban đầu
1	Động cơ	Siemens	Trung Quốc
2	Bộ phận khí nén	Omron	nước Đức
3	Bơm chân không	Longtech	Đài Loan
3	Bộ chuyển đổi tần số	Đồng bằng	Đài Loan

Mô tả Sản phẩm

Máy làm giấy mặt chất lượng cao Máy móc sản xuất sản phẩm giấy

Đặc trưng:

Quy trình làm việc của máy tạo mô mặt: Các cuộn jumbo đã được rạch theo chiều rộng mong muốn được cắt bởi các xi lanh rạch, sau đó được ghép lại thành các tấm khăn giấy hình chữ nhật đan xen nhau.

Máy này sử dụng bộ truyền động động cơ servo độc lập và chức năng đánh dấu tự động kiểm soát độ căng giấy tự động. Máy có tốc độ cao, gấp đẹp và dễ vận hành.
Có thể đặt hàng thép thành cuộn dập nổi cao su, được phân tách bằng khí nén.
Giá đỡ ván và Máy chạy ổn định cực tốt và nhanh.
Nạp cuộn jumbo bằng khí nén, dẫn động giấy bằng khí nén, bổ sung tốc độ vô cấp và kiểm soát độ căng web.
được trang bị máy bơm chân không loại rễ để máy chạy ổn định.
làm cho chiều rộng sản phẩm khác nhau theo yêu cầu.
Được trang bị với đơn vị dập nổi cạnh để giữ các tấm với nhau.
Máy sẽ dừng khi giấy bị hỏng, tránh lãng phí do không có giấy hoặc giấy bị hỏng.
Web có thể được phân luồng trên máy bằng hai nút chạy bộ, An toàn hơn và dễ dàng hơn để phân luồng web.

1. Đặc điểm kỹ thuật của Máy Gấp Khăn Giấy Mặt:

Mô hình máy	SYM-190 / 6L (Kích thước khác được chỉ định)
Thành phẩm Kích thước chưa gấp	95x (120-210) x2mm
Kích thước sản phẩm gấp	190x (120-210) x2mm
Chiều rộng nguyên liệu thô	1260mm
Đường kính nguyên liệu thô	1200mm
Đường kính lõi nguyên liệu thô	76,2mm
Công suất đầu ra (8 giờ)	2000-3000kg
Đơn vị Dập nổi	Thép thành cao su
Dập nổi cạnh	Thép sang thép dập nổi, điều chỉnh khí nén độc lập
Đơn vị rạch	Rạch khí nén
Công suất động cơ Servo chính	5,5kw
Giải phóng công suất động cơ tần số	1.5kw (2 chiếc)
Hệ thống chân không	Máy bơm chân không 18,5 kw (Máy thổi rễ Đài Loan)
Hệ thống khí nén	Máy nén khí 3HP, Min.áp suất 5kg / cm2PA (Người sử dụng tự cung cấp)
Hệ thống lái xe	Thời gian đai
Kích thước	5870x2800x2207mm
Cân nặng	Khoảng 5 tấn

2. Đặc điểm kỹ thuật của Máy cắt nhật ký kênh đơn:

Chỉ định	Giá trị tham số
Chiều dài của mô mặt không bị cắt	tối thiểu 500mm
Chiều cao của mô	30 ~ 130mm
Tốc độ máy	20 ~ 150 lần cắt / phút
Tốc độ vận hành	20 ~ 120 lần cắt / phút
Đường kính ngoài lưỡi tròn	Φ610mm
Tốc độ tối đa của dao tròn cắt giấy	980R / phút
Đặc điểm kỹ thuật thành phẩm	70 ~ 300mm
Chiều rộng giấy	70 ~ 110mm
Độ dài cắt	70 ~ 300mm
Độ dài thừa	20 ~ 65mm
Quyền lực	11KW
Nguồn cấp	380V 50Hz
Nguồn không khí	0,5 ~ 0,8MPa
Kích thước máy	4600 * 1700 * 2500mm
Trọng lượng của máy	2300 ~ 2600kg
Phanh	Cài đặt thông số (tự động / thủ công)
Bước mài dao	Cài đặt tham số (tự động)
Dao mài khí nén	Cài đặt thông số (tự động / thủ công)
Thổi hơi	không có
Công tắc tổng áp suất	Giá trị (không)
Giao diện người-máy tính	DELTA
Bộ thay đổi tần số	DELTA
Ổ đĩa Servo	DELTA

3. Đặc điểm kỹ thuật của Máy đóng gói khăn giấy mặt:

Áp dụng cách đóng gói bằng cách gói, gấp và niêm phong với cấu trúc nhỏ gọn, nó làm cho gói hàng trông đẹp và niêm phong chặt chẽ.

Được điều khiển bằng điều chỉnh tốc độ vô cấp, màn hình cảm ứng và PLC, màn hình hiển thị trên giao diện người-máy giúp việc bảo trì đơn giản hơn.

Ứng dụng băng tải cấp liệu tự động sắp xếp, kết nối băng tải với dây chuyền sản xuất tự động rất tiện lợi, tiết kiệm tối đa chi phí nhân công.

Nó tiết kiệm nhiều vật liệu đóng gói bằng cách kiểm tra tế bào quang, theo dõi servo và tự động dừng nạp phim mà không cần sản phẩm.

Tự động hóa cao, nghề nghiệp cao, hiệu quả cao và ít rắc rối.

Với phạm vi kích thước đóng gói rộng, các kích thước đóng gói khác nhau có thể nhanh chóng được thay thế cho nhau.

Kích thước mô:	L: 150-400mm W: 150-200mm H: 35-150mm
Tốc độ đóng gói:	40-70 bao / phút
Cung cấp không khí:	0,5-0,8MPa
Trọng lượng máy:	3300kg
Kích thước bên ngoài (LxWxH):	5885x3560x1925 (mm)
Lò sưởi:	3,6kw
Công suất động cơ:	3,6kw
Kích thước đóng gói:	≤230x190x100 (mm)
Tiếng ồn làm việc:	≤78dB
Đóng gói phim:	CPP
Loại cung cấp điện:	380V, 50Hz

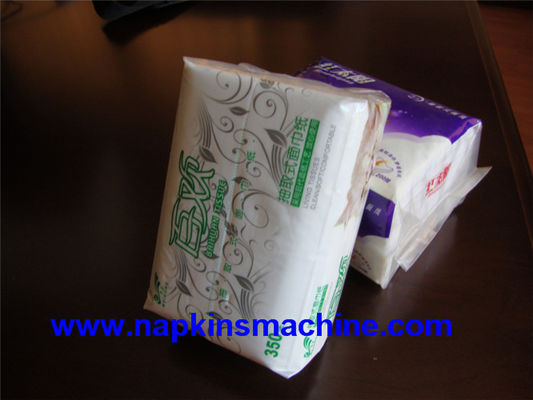

Sản phẩm cuối cùng:

4. Đặc điểm kỹ thuật của Máy đóng gói nhiều túi bán tự động hai cửa hàng:

Kích thước đóng gói	≤500x300x110mm (LxWxH)
Kích thước đóng gói	≥220x120x90mm (LxWxH)
Tốc độ đóng gói	10-20 bao / phút
Áp suất khí ga	0,5mpa-0,8mpa
Tần số điện áp	380V, 50Hz, 3Phase
Tổng công suất	0,8kw
Cân nặng	1000kg
Kích thước tổng thể	4900x1650x1280mm
Túi giấy đựng khăn giấy (một hàng / hai hàng)	Túi giấy đựng khăn giấy (một hàng / hai hàng)
